Isotron 40M

Debido a mis eternos problemas con limitaciones para instalar antenas en el edificio donde vivo he tenido que someterme a unos pocos modelos y generalmente a las antenas verticales cortas y sin radiales. Desde hace mucho veo una antena muy peculiar llamada Isotron producida por la compañía Bilal de Florissant, Colorado, E.E.U.U.

El diseño del modelo para 40, 80 y 160m se asemeja a un comedero para pájaros. Así es de extraña, como pueden ver abajo. Y los diseños de los modelos para las bandas altas parecen mas bien como antenas pequeñas para VHF o UHF. Los comentarios en internet son mas o menos 50-50. La mitad dice que no sirven para nada y la otra que si. Posiblemente eso me mantuvo escéptico por unos años y no me había lanzado a adquirir una hasta hace poco.

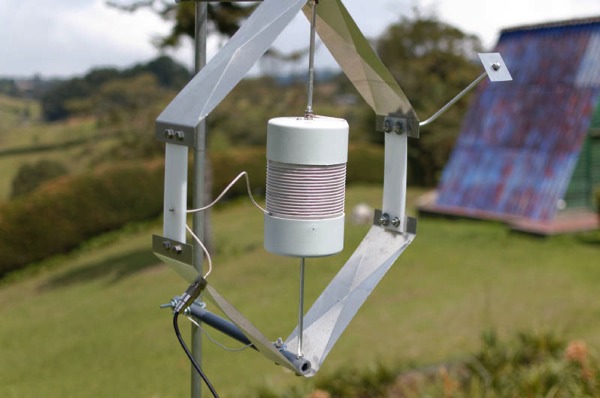

isotron-800w


Compré el modelo para 40M que es la banda que mas problemas me da en mi instalación. Tengo una recepción pobre y mi señal transmitida no es muy alta. El límite de potencia que tengo actualmente con mi antena Diamond CPH5 es de 200W en 40M.

La Isotron para 40M puede soportar hasta 1000W PEP en SSB y 500W en CW. Si se usa dentro de una casa o en un patio con espacio limitado el fabricante recomienda usar la mitad de la potencia. Igualmente, si las estacionarias suben durante la transmisión el fabricante recomienda trabajar con menor potencia e ir rebajando hasta lograr una lectura aceptable en SWR.

Otro factor importante es que la antena se instale lo mas alto posible y alejada de estructuras. Pero no quiere decir que en instalaciones mas estrechas no funcione aunque va a funcionar mejor si esta muy alta y sin objetos cercanos.

Recientemente instalé la antena en un ambiente campestre con unos amigos radioaficionados y esto es lo que encontramos:

Montamos la antena en un tubo delgado con base metálica en una zona verde. La lectura inicial de SWR sin hacer nada fue muy alta. Alrededor de 12:1. La antena trae un elemento de aluminio en forma de J y un cuadrito plano también de aluminio que se instala en el final roscado de la J como un sombrero de capacitancia. Esta J se fija en la parte superior de la antena en uno de los lados (ver foto). Instalado esto se procede a girarlo en pasos muy cortos y se miden las estacionarias. Usando este elemento se redujeron las estacionarias haciendo tres o cuatro ajustes pequeños en menos de 5 minutos. La lectura SWR final fue de alrededor de 1.18:1.

Volviendo al tema de objetos cercanos a la antena pudimos comprobar durante el ajuste que si una persona esta a 3m de la antena varía el SWR. Al hacer el ajuste es importante retirarse a mas de 3M para volver a medir estacionarias.

Aprovechando a un amigo en otra zona de Antioquia hicimos pruebas de transmisión y recepción. La recepción es muy buena. En transmisión obtuvimos buen reporte y un 55 con 100W. Las condiciones de ruido del lado de recepción eran altas debido a la hora en que se efectuó la prueba. Es posible que bajo otras condiciones nos copiaran mejor.

Quedan otras pruebas por hacer, específicamente en un ambiente urbano como el mío, rodeado de edificaciones, con largos tramos de coaxial, etc. Compré la Isotron mas que todo como antena de ruido para conectar a un
Timewave ANC-4 a ver si con su forma peculiar, diferente a una vertical, podía mejorar mis condiciones de ruido en 40M. Hasta el momento no he notado mejoría.

El modelo para 40M puede ser instalado conjuntamente con la 80M y hasta la venden en combo para quienes quieran trabajar esas dos bandas. Dependiendo del modelo se pueden fijar hasta tres antenas Isotron en un mismo mástil. El modelo para 40M tiene un costo de US$99. Pueden ver el sitio web del fabricante en esta dirección:
http://isotronantennas.com.

73 de HK4KM - Guillermo
